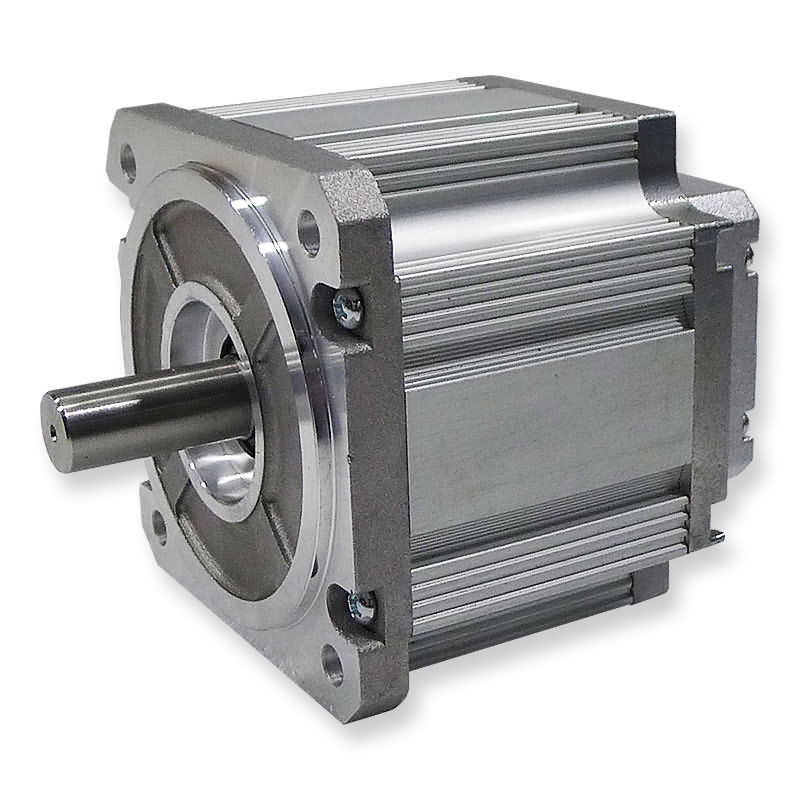

moteur sans brosse radial maximum de la force 220N E de 48VDC 3000 t/mn
Spécifications générales
| Type d'enroulement |
YWE |
| Angle à effet Hall |
120 degrés. Angle électrique |
| Jeu radial |
0.02mm/460g |
| Jeu d'extrémité |
0.08mm/450g |
| Force radiale maximale |
220N @ 20mm de la bride |
| Force axiale maximale |
60N |
| Classe d'isolation |
B |
| Résistance diélectrique |
500VDC pour une minute |
| Résistance d'isolation |
100MΩ mn, 500VDC |
Données de performance
| Modèle |
Unités |
90ZW3S
681230
|
90ZW3S
75A30
|
90ZW3S
88C10
|
90ZW3S
88C30
|
90ZW3S
108C10
|
90ZW3S
108C30
|
90ZW3S
136E10
|
90ZW3S
136E30
|
| Nombre de poteaux |
|
8 |
| Numéro de phase |
|
3 |
| Tension évaluée |
Volts continu |
12 |
24 |
48 |
48 |
48 |
48 |
310 |
| Vitesse nominale |
T/MN |
3000 |
3000 |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
| Couple continu de stalle |
N.m |
0,6 |
0,8 |
1 |
1 |
1,9 |
1,9 |
3 |
3 |
| Couple évalué |
N.m |
0,5 |
0,7 |
0,85 |
0,85 |
1,7 |
1,7 |
2,5 |
2,5 |
| Puissance évaluée |
W |
157 |
220 |
89 |
267 |
178 |
534 |
262 |
785 |
| Couple maximal |
N.m |
1,5 |
2,1 |
2,55 |
2,55 |
5,1 |
5,1 |
7,5 |
7,5 |
| Courant de pointe |
A |
50,4 |
70,5 |
7,9 |
21,4 |
16,9 |
42,8 |
4 |
9,7 |
| Constante de couple |
Nm/A |
0,03 |
0,03 |
0,324 |
0,119 |
0,302 |
0,119 |
1,89 |
0,77 |
| E.M.F arrière |
V/KRPM |
3,15 |
3,15 |
34,3 |
12,6 |
32 |
12,6 |
200 |
81,5 |
| Inertie de rotor |
Kg.c㎡ |
0,6 |
0,8 |
1,2 |
1,2 |
1,8 |
1,8 |
2,65 |
2,65 |
| Longueur du corps |
millimètre |
68 |
75 |
88 |
88 |
108 |
108 |
136 |
136 |
| Chaîne de tension |
Volts continu |
12~90 |
12~170 |
24~310 |
24~310 |
24~310 |
24~310 |
24~310 |
24~310 |
| Gamme de vitesse |
T/MN |
1000~3000 |
| Poids |
Kilogramme |
1,4 |
1,7 |
2,1 |
2,1 |
2,6 |
2,6 |
4,1 |
4,1 |
Description
Les moteurs sans brosse de C.C sont très utilisés dans des applications diverses telles que l'équipement de bureau, les pompes, les machines textiles et beaucoup plus.
Application :
- projet solaire
- automobile
- communication
- imprimante à jet d'encre
- pompe
- ventilateur médical
- sécurité
Options de personnalisation
Détails faits sur commande d'axe et de support :
Tous les moteurs peuvent être alimentés sur demande avec les axes finis simples ou doubles, les axes plus courts et plus longs, aussi bien que beaucoup d'autres modifications. Des brides faites sur commande et d'autres détails de support peuvent également être considérés.
Encodeurs :
Tous les moteurs peuvent être alimentés sur demande avec un grand choix d'options et de résolutions d'encodeur.
Freins :
Tous les moteurs peuvent être alimentés avec le frein à main électromagnétique, avec ou sans la libération de main.
Harnais de câble :
Tous les moteurs peuvent être alimentés sur demande avec le harnais de câble fait sur commande et/ou les fils spéciaux avec ou sans des connecteurs
