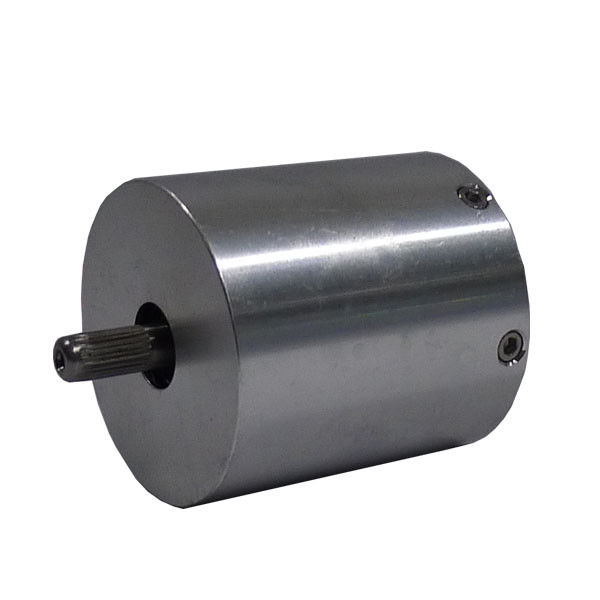

Longueur 36mm 11.8mN.m moteur électrique sans brosse de C.C de 0,1 kilogrammes
-
-
Image Grand :
Longueur 36mm 11.8mN.m moteur électrique sans brosse de C.C de 0,1 kilogrammes
|
Détails sur le produit:
| Lieu d'origine: |
La Chine |
| Nom de marque: |
OEM |
| Certification: |
CE/ISO/ROHS |
Conditions de paiement et expédition:
| Quantité de commande min: |
Négociable |
| Prix: |
negotiable |
| Détails d'emballage: |
avec le carton d'exportation |
| Délai de livraison: |
15-25days |
| Conditions de paiement: |
L/C, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: |
25000pc/month |
|
Description de produit détaillée
| Type d'enroulement: |
YWE |
Angle à effet Hall: |
120 degrés. Angle électrique |
| Jeu radial: |
0.02mm @450g |
Jeu d'extrémité: |
0.08mm@450g |
| Force radiale maximale: |
15N @ 10mm de la bride |
Force axiale maximale: |
10N |
| Classe d'isolation: |
b |
Résistance d'isolation: |
100MΩ mn, 500VDC |
| Mettre en évidence: |
moteur 22000RPM sans brosse électrique, moteur sans brosse de 10N E, 36mm moteur sans brosse de C.C de 3 phases |
Longueur 36mm 11,8 moteur électrique sans brosse de C.C de mN.m 0.1Kg
Spécifications générales
|
Type d'enroulement
|
YWE
|
|
Angle à effet Hall
|
120 degrés. Angle électrique
|
|
Jeu radial
|
0.02mm @450g
|
|
Jeu d'extrémité
|
0.08mm@450g
|
|
Force radiale maximale
|
15N @ 10mm de la bride
|
|
Force axiale maximale
|
10N
|
|
Classe d'isolation
|
B
|
|
Résistance diélectrique
|
500VDC pour une minute
|
|
Résistance d'isolation
|
100MΩ mn, 500VDC
|
Données de performance
|
Modèle
|
Unités
|
33ZW3Y36A150
|
33ZW3Y36A200
|
33ZW3Y3612200
|
|
Nombre de poteaux
|
|
4
|
|
Numéro de phase
|
|
3
|
|
Tension évaluée
|
Volts continu
|
24
|
24
|
12
|
|
Vitesse nominale
|
T/MN
|
15000
|
20000
|
20000
|
|
Couple continu de stalle
|
mN.m
|
14,16
|
14,16
|
14,16
|
|
Couple évalué
|
mN.m
|
11,8
|
11,8
|
11,8
|
|
Puissance évaluée
|
W
|
18,5
|
25
|
25
|
|
Couple maximal
|
N.m
|
35,4
|
35,4
|
35,4
|
|
Courant de pointe
|
A
|
3
|
4,05
|
8,1
|
|
Constante de couple
|
Nm/A
|
11.8×10-3
|
9×10-3
|
4.5×10-3
|
|
E.M.F arrière
|
V/KRPM
|
1,5
|
1,09
|
0,54
|
|
Inertie de rotor
|
g.c㎡
|
2,33
|
2,33
|
2,33
|
|
Longueur du corps
|
millimètre
|
36
|
|
Chaîne de tension
|
Volts continu
|
12~24
|
|
Gamme de vitesse
|
T/MN
|
4000~22000
|
|
Poids
|
Kilogramme
|
0,1
|
0,1
|
0,1
|
Description
Les moteurs sans brosse de C.C sont très utilisés dans des applications diverses telles que l'équipement de bureau, les pompes, les machines textiles et beaucoup plus.
Options de personnalisation
Détails faits sur commande d'axe et de support :
Tous les moteurs peuvent être alimentés sur demande avec les axes finis simples ou doubles, les axes plus courts et plus longs, aussi bien que beaucoup d'autres modifications. Des brides faites sur commande et d'autres détails de support peuvent également être considérés.
Encodeurs :
Tous les moteurs peuvent être alimentés sur demande avec un grand choix d'options et de résolutions d'encodeur.
Freins :
Tous les moteurs peuvent être alimentés avec le frein à main électromagnétique, avec ou sans la libération de main.
Harnais de câble :
Tous les moteurs peuvent être alimentés sur demande avec le harnais de câble fait sur commande et/ou les fils spéciaux avec ou sans des connecteurs
