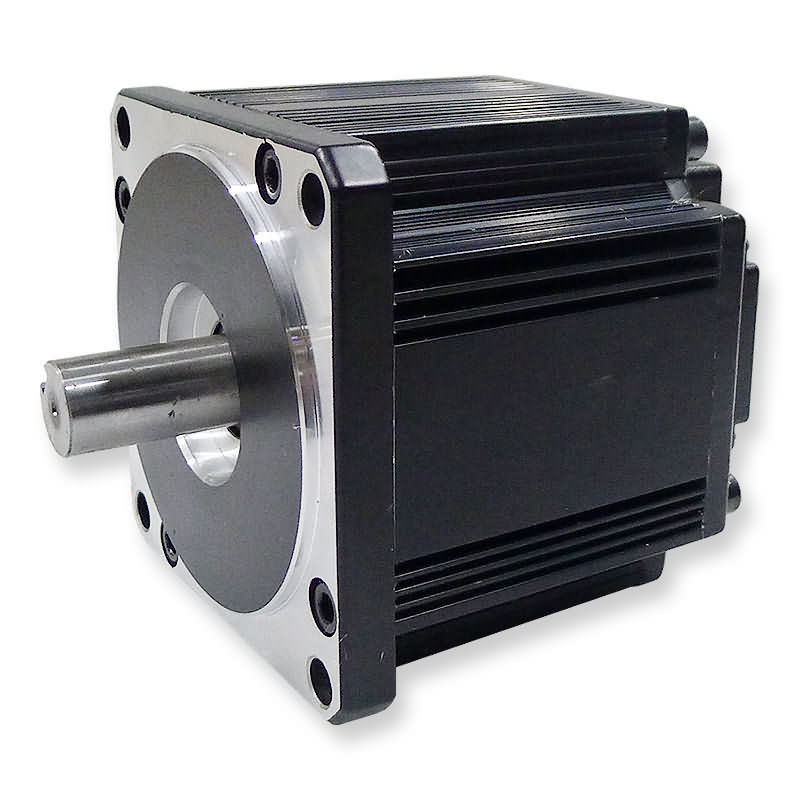

Moteur sans brosse de 310 volts continu E
Spécifications générales
| Type d'enroulement |
YWE |
| Angle à effet Hall |
120 degrés. Angle électrique |
| Jeu radial |
0.02mm/460g |
| Jeu d'extrémité |
0.08mm/450g |
| Force radiale maximale |
220N @ 20mm de la bride |
| Force axiale maximale |
60N |
| Classe d'isolation |
B |
| Résistance diélectrique |
500VDC pour une minute |
| Résistance d'isolation |
100MΩ mn, 500VDC |
Données de performance
| Modèle |
Unités |
110ZW3S
125E30
|
110ZW3S
125D30
|
110ZW3S
155E30
|
110ZW3S
185D20
|
110ZW3S
185D24
|
110ZW3S
210D20
|
110ZW3S
210D24
|
| Nombre de poteaux |
|
8 |
| Numéro de phase |
|
3 |
| Tension évaluée |
Volts continu |
310 |
170 |
310 |
170 |
170 |
170 |
170 |
| Vitesse nominale |
T/MN |
3000 |
3000 |
3000 |
2000 |
2400 |
2000 |
2400 |
| Couple continu de stalle |
N.m |
2,2 |
2,2 |
4,8 |
7,164 |
7,16 |
8,592 |
8,592 |
| Couple évalué |
N.m |
2 |
2 |
4 |
6 |
6 |
7,16 |
7,16 |
| Puissance évaluée |
W |
625 |
625 |
1250 |
1250 |
1500 |
1500 |
1800 |
| Couple maximal |
N.m |
6 |
6 |
12 |
17,91 |
17,91 |
21,48 |
21,48 |
| Courant de pointe |
A |
8 |
14,5 |
14,7 |
31,5 |
37,5 |
37,5 |
45 |
| Constante de couple |
Nm/A |
0,77 |
0,77 |
0,77 |
0,595 |
0,5 |
0,595 |
0,5 |
| E.M.F arrière |
V/KRPM |
80,5 |
44,2 |
81,58 |
62,96 |
53,1 |
53,1 |
62,96 |
| Inertie de rotor |
g.c㎡ |
1,9 |
1,9 |
3,3 |
5 |
5 |
5,9 |
5,9 |
| Longueur du corps |
millimètre |
125 |
125 |
155 |
185 |
185 |
210 |
210 |
| Chaîne de tension |
Volts continu |
48~310 |
| Gamme de vitesse |
T/MN |
1000~3000 |
| Poids |
Kilogramme |
4,8 |
4,8 |
5,2 |
5,5 |
5,5 |
6 |
6 |
Description
Les moteurs sans brosse de C.C sont très utilisés dans des applications diverses telles que l'équipement de bureau, les pompes, les machines textiles et beaucoup plus.
Options de personnalisation
Détails faits sur commande d'axe et de support :
Tous les moteurs peuvent être alimentés sur demande avec les axes finis simples ou doubles, les axes plus courts et plus longs, aussi bien que beaucoup d'autres modifications. Des brides faites sur commande et d'autres détails de support peuvent également être considérés.
Encodeurs :
Tous les moteurs peuvent être alimentés sur demande avec un grand choix d'options et de résolutions d'encodeur.
Freins :
Tous les moteurs peuvent être alimentés avec le frein à main électromagnétique, avec ou sans la libération de main.
Harnais de câble :
Tous les moteurs peuvent être alimentés sur demande avec le harnais de câble fait sur commande et/ou les fils spéciaux avec ou sans des connecteurs
Application :
- projet solaire
- automobile
- communication
- imprimante à jet d'encre
- pompe
- ventilateur médical
- sécurité
Dimensions dans le millimètre
